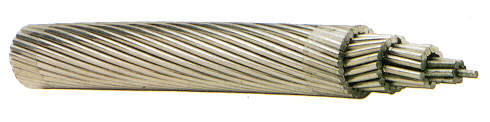

Aluminium Conductors Steel Reinforced (ACSR)

Conductors For Overhead Lines

Aluminium Conductor

Steel Reinforced

(ACSR)


CODE Nominal Aluminium Area Stranding: No. and Nominal Diameter of Wires total sectional Area Approx. Overall Diameter Calculated DC Resistance at 20°C(Max.) Approx. Weight of Conductor Breaking Load Standard Packing Length Drum size Approx. Gross weight
Aluminium Steel
   Sqmm   No./mm    Sqmm  mm  Ohm/km  Kg/Km KN   Metre±5%   KG
GOPHER  25 6/2.36  1/2.36 30.62 7.08  1.0930  106  9.61  3000  D-10  380
 WEASEL 30 6/2.59  36.88 36.88 7.77  0.9077  128  11.45  3000  D-10  440
FERRET  40 6/3.00  1/3.00 49.48 9.00  0.6766  172  15.20  3000  D-10  580

    RABBIT  50 6/3.35 1/3.35 61.70 10.05  0.5426  214  18.35  3000  D-12  750
     HORSE   70 12/2.79 7/2.79 116.20 13.95  0.3936  538  61.20  3000  D-14   1770
DOG 100 6/4.72 7/1.57 118.50 14.15  0.2733  394  32.70  3000  D-16   1390

 WOLF  150 30/2.59 7/2.59 194.90  18.13     0.1828 726  69.20  3000  D-18  2420
 DINGO  150 18/3.35 1/3.35 167.50  16.75   0.1815 506 35.70  3000  D-16  1730
LYNX   175 30/2.79 7/2.79 226.20  19.53     0.1576  842  79.80  3000  D-18  2770

 CARACEL 175 18/3.61 1/3.61 194.50 18.03  0.1563  587 41.10 3000  D-18  2000
PANTHER  200 30/3.00 7/3.00 261.50 21.00  0.1363  974  92.25  3000  D-18  3160
 JAGUAR 200 18/3.86 1/3.86 222.30 19.30  0.1367  671  46.55  3000  D-18  2250

ZEBRA  400 54/3.18 7/3.18  484.50 28.62   0.0674 1621  131.90  2500  D-22  4530

Conductors Conform to BS 215 (Part 2) - 1970.
